GT2A4 系列数控冲床

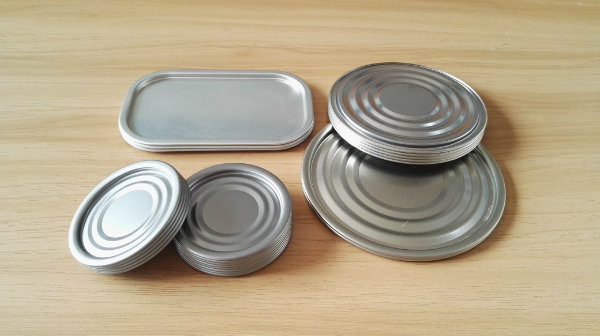

       本机为我司研发的高速、高精密全自动制盖生产设备,冲床公称压力120T,按盖型不同可安装3~7模不等的冲模,最大生产能力可达1600盖/分。适用于冲制马口铁(铝)底盖、易开盖基础盖、气雾盖和旋开盖。整垛铁片(铝片)从气缸进料、自动定位、伺服推料、机械手夹料、伺服送料、冲压制盖、自动出盖到圆边实现全自动运行,无需人工操作。

       按客户产能需求不同,我司研发了25T、60T、120T三种公称压力的冲床,分别可安装1~7模不等的冲模;在机械手送料这一块按电气配置不同也分为多空冲、二空冲和无空冲三种配置。

       整条生产线需配备全自动数控冲床、高速圆边机、高速注胶机、在线照相检测、电磁烘干及计数打包机。

      本机具有以下特点

     1、人机界面、操作简便。

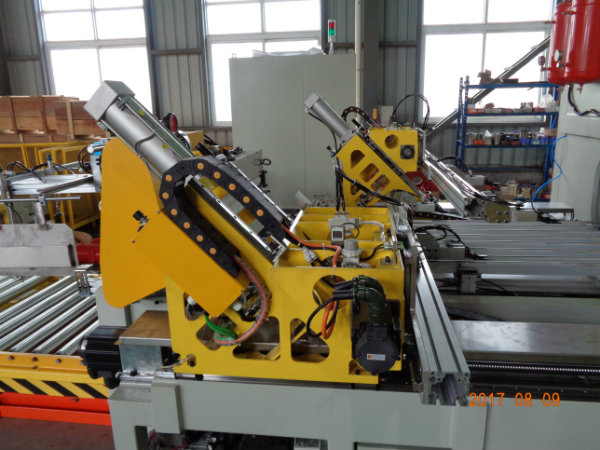

     2、采用机械臂伺服送料,自动化程度高。

     3、配备各种报警保护,使用安全、维护方便。

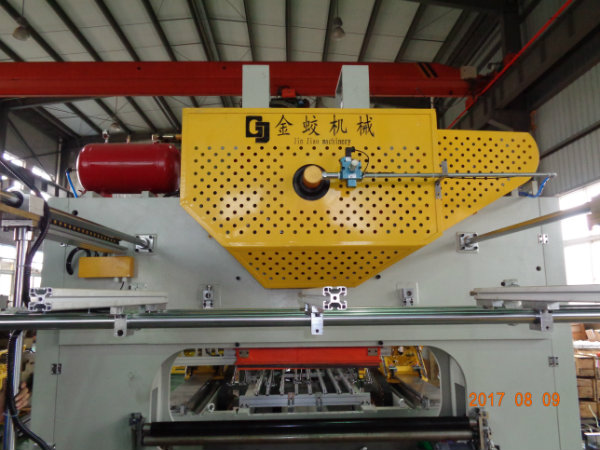

     4、采用龙门式床身、无间隙导轨运行,高速运行时床身稳定性好,精度高。

     5、采用整张片料冲压,提高效率、减少材料损耗。



            底盖(易开盖基础盖)加工工艺流程

冲压制盖→圆边→注胶→在线照相缺陷检测→烘干→包装入库



         全自动龙门式数控冲床主要技术参数

技术参数

设备型号

GT2A4-120

GT2A4-120-H

GT2A4-60

GT2A4-25

公称压力

120T

120T

60T

25T

最大行程次数

200

240

200

200

最多装模数

7

7

3

1

最大板材幅面

1100*1100

1100*1100

1100*1100

1100*1100

最大板材厚度

0.4mm

0.4mm

0.4mm

0.4mm

总功率

25kw

25kw

20kw

16kw

外形尺寸

3400*1500*2800

3400*1500*2800

2700*1300*2700

2700*1300*2500

整机重量

14T

14T

10.8T

8T
